Die Struktur und Leistung von Glasfaserverbindung

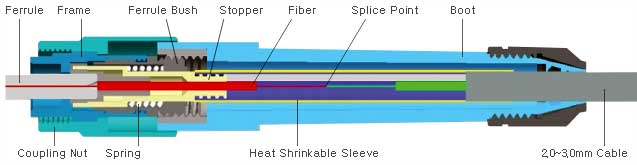

Bei diesem Verfahren wird die optische Faser in den Stift eingeführt und dort fixiert, und die Oberfläche des Stifts wird poliert, um eine Ausrichtung im Kopplungsrohr zu erreichen. Die äußeren Komponenten der Stifte bestehen aus metallischen oder nichtmetallischen Materialien. Das Stoßende des Stifts muss poliert werden, und das andere Ende verwendet normalerweise ein Biegebeschränkungselement, um die optische Faser oder das optische Faserkabel zu stützen, um Spannungen abzubauen. Kupplungsrohre bestehen im Allgemeinen aus zweieinhalb synthetischen, befestigten zylindrischen Elementen aus Keramik, Bronze oder anderen Materialien und sind häufig mit Metall- oder Kunststoffflanschen ausgestattet, um die Installation und Befestigung des Verbinders zu erleichtern. Um die optische Faser so genau wie möglich auszurichten, ist die Verarbeitungsgenauigkeit des Stifts und des Kopplungsrohrs sehr hoch.
Leistungs Definition von Lichtleitfaser-Verbindungs
Die Leistung von Glasfaserverbindern ist in erster Linie die optische Leistung. Darüber hinaus ist die Austauschbarkeit, Wiederholbarkeit, Zugfestigkeit, die Temperatur und Plug-in-Zeiten von optischen Faserverbindern müssen ebenfalls berücksichtigt werden.(1) Optische Leistung:
Die Anforderungen an die optische Leistung von Glasfaserverbindern sind hauptsächlich die beiden grundlegendsten Parameter für Einfügungsdämpfung und Rückflussdämpfung.
Einfügungsverlust (InsertionLoss) ist der Verbindungsverlust. Es bezieht sich auf den Verlust der effektiven optischen Leistung der Verbindung, der durch die Einführung von Verbindern verursacht wird. Je kleiner der Einfügungsverlust ist, desto besser und die allgemeine Anforderung sollte nicht mehr als 0,5 dB betragen.
Rückflussdämpfung (ReturnLoss, ReflectionLoss): Es bezieht sich auf die Fähigkeit des Verbinders, die Reflexion der optischen Verbindungsleistung zu unterdrücken, und sein typischer Wert sollte nicht weniger als 25 dB betragen. Im eigentlichen Stecker wurde die Stiftoberfläche speziell poliert, wodurch die Rückflussdämpfung größer werden kann, im Allgemeinen nicht weniger als 45 dB.
(2) Austauschbarkeit und Wiederholbarkeit
Glasfaserverbinder sind universelle passive Komponenten. Für den gleichen Typ von Glasfaserverbinder kann im Allgemeinen in jeder Kombination verwendet werden und kann wiederholt verwendet werden, wobei der dadurch verursachte zusätzliche Verlust im Allgemeinen im Bereich von weniger als 0,2dB liegt.
(3) Zugfestigkeit
Für fertige Glasfaserverbinder muss die Zugfestigkeit im Allgemeinen nicht weniger als 90 N betragen.
(4) Temperatur
Im Allgemeinen muss der Glasfaseranschluss bei einer Temperatur von -40 ° C bis + 70 ° C normal verwendet werden können.
(5) Paarungszeiten
Die verwendeten Glasfaseranschlüsse können grundsätzlich mehr als 1.000 Mal ein- und ausgesteckt werden.

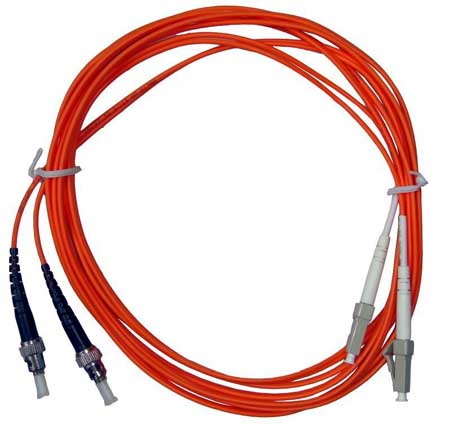

Anmerkung Interpretation: Auf dem Etikett, das den Pigtail-Anschluss angibt, sehen wir häufig "FC / PC", "SC / PC" usw., die die folgenden Bedeutungen haben:
Der Teil vor dem "/" gibt das Steckermodell des Pigtails an, und die Beschreibung ist oben beschrieben. "/" gibt den Querschnittsprozess des Glasfaserverbinders an, dh das Schleifverfahren. Es gibt drei Arten von Endkontakten für Glasfaserverbinder: PC, UPC und APC. <Abbildung weggelassen> PC - Physischer Kontakt, die ursprüngliche Bedeutung ist die Bedeutung des physischen Kontakts, die Endfläche des Stiftkörpers ist die physische Endfläche; UPC - Ultra Physical Contact, die Endfläche des Stiftkörpers ist die super Physical Endfläche; APC-Typ-abgewinkelter physischer Kontakt, die Endfläche des Stiftkörpers ist eine abgewinkelte physische Endfläche; Neben dem physikalischen Unterschied ist der Unterschied zwischen den drei auch der Rückflussverlust, dh der Reflexionsverlust (Leistung). Es gibt keinen APC-Typ für PC-Multimode-Fasern. "PC" wird am häufigsten in Geräten von Telekommunikationsbetreibern verwendet, und sein gemeinsamer Abschnitt ist flach. Die Dämpfung von "UPC" ist geringer als die von "PC". Sie wird im Allgemeinen für Geräte mit besonderen Anforderungen verwendet. Einige Hersteller verwenden FC / UPC für interne Jumper von optischen Verbindungsgeräten, hauptsächlich um die eigenen Anzeigen des Geräts zu verbessern. "APC" wird hauptsächlich in Radio und Fernsehen sowie in frühen CATV-Systemen verwendet. Da APC eine Endfläche mit einem Neigungswinkel verwendet, kann dies die Qualität des TV-Signals verbessern. Der Hauptgrund ist, dass das TV-Signal eine analoge Lichtmodulation ist. Wenn die Kopplungsfläche der Verbindung vertikal ist, kehrt das reflektierte Licht entlang des ursprünglichen Pfades zurück. Da die Ungleichmäßigkeit der Faserbrechungsindexverteilung wieder zur Kopplungsoberfläche zurückkehrt, kann das Rauschen aufgrund des analogen Signals nicht vollständig beseitigt werden, obwohl die Energie zu diesem Zeitpunkt gering ist. Dies entspricht der Überlagerung eines schwachen Signals mit Zeitverzögerung auf das ursprüngliche Löschsignal, und das Leistungsbild ist gespenstisch. Die Neigung des Pigtail-Kopfbands verhindert, dass das reflektierte Licht auf dem ursprünglichen Weg zurückkehrt. Im Allgemeinen besteht dieses Problem bei digitalen Signalen nicht.
1. Der Glasfaser-Schnellanschluss ist ein sehr innovativer Feldanschluss. Es enthält werkseitig installierte optische Fasern, vorpolierte Keramikzwingen und einen mechanischen Verbindungsmechanismus.
2. Beim Beenden wird nur die eingehende optische Faser oder die optische Innenfaser in den mechanischen Spleißmechanismus eingeführt, es werden keine weiteren Werkzeuge benötigt, und der Abschlussvorgang dauert nur etwa 2 Minuten, was die Installationszeit erheblich spart.
3. Die Ferrule und die Endfläche des Glasfaser-Schnellverbinders wurden vor Verlassen des Werks vorpoliert und vorpoliert. Der mechanische Verbindungsmechanismus befindet sich am Ende der Ferrule, um die eingeführte Faser zu befestigen.
4. Der mechanische Verbindungsmechanismus besteht hauptsächlich aus V-Nut und Klemmelementen;
Wenn Sie eine optische Faser einführen müssen, öffnen Sie die V-Nut mit einer Keilklemme, um das reibungslose Einsetzen der optischen Faser zu erleichtern.
5. Wenn die optische Faser in die V-förmige Nut eingeführt und fixiert ist, ziehen Sie einfach die Keilklemme aus der V-förmigen Nut heraus.
